松下NPM-DX贴片机

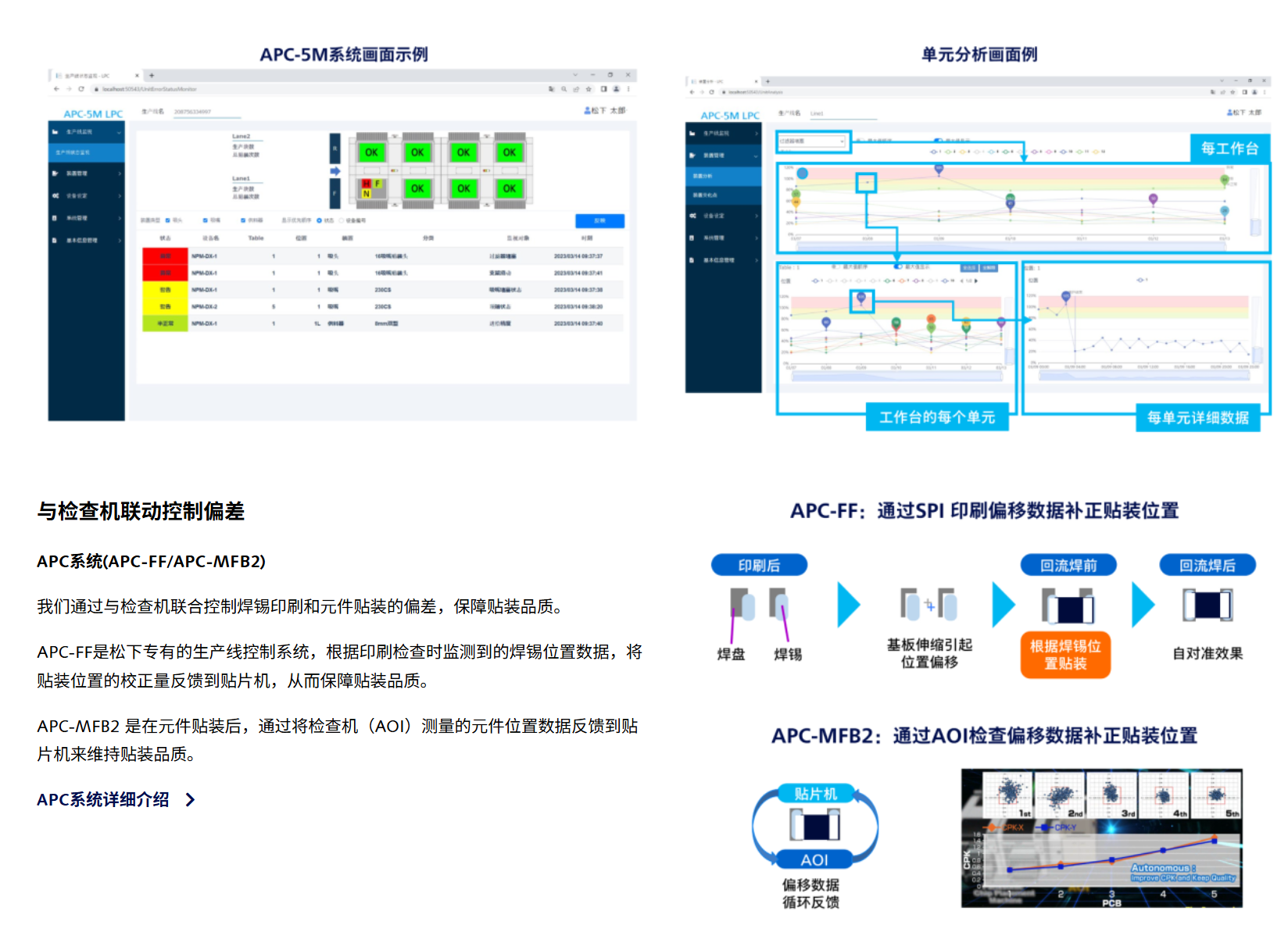

主要功能和特点广泛对应各种元件的同时实现高生产率高精度模式下贴装精度±15㎛对应实现良品生产和稳定运转的5M ※ 工程控制“APC-5M” * 5M: 生产现场的变化要素 huMan （人）、Machine（机械）、Material（材料）、 Method（方法）、Measurement（测量）以Auto Setting Feeder为起点，对应各种自动化，省人化设备/软件

松下NPM-DX贴片机

高生产率和高品质升级以及省人化的模块式贴片机

这是一款同时实现高生产率和高精度的贴片机。本设备采用“4贴装头 & 4台车”的机器配置，在实现高生产效率的同时，最多可搭载136种元件。此外，该机型还支持以自动供料器(ASF)为首的多种自动化、省人化功能，能够灵活满足不同生产现场的各种要求。
优势和特点

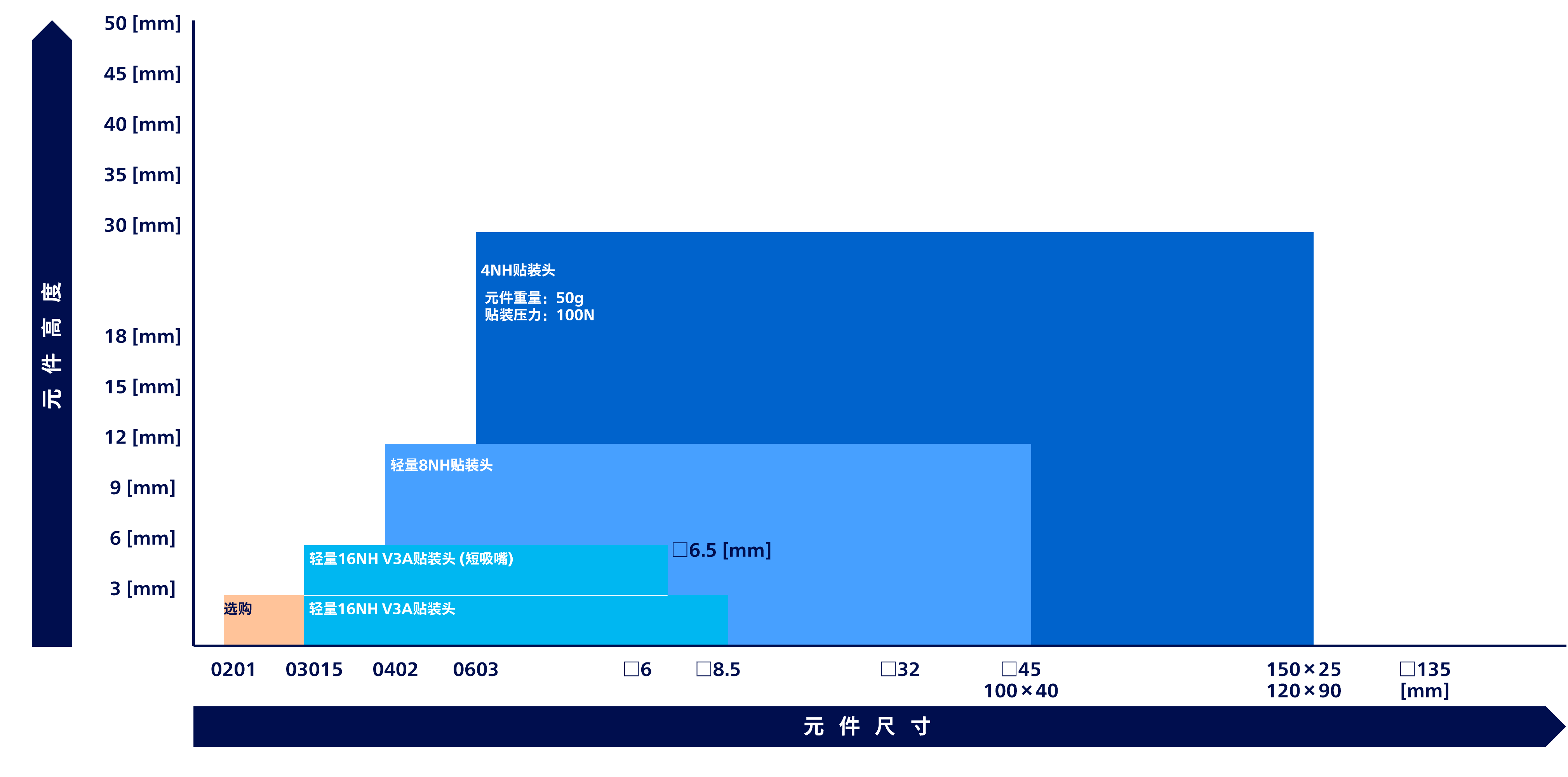

对应元件范围

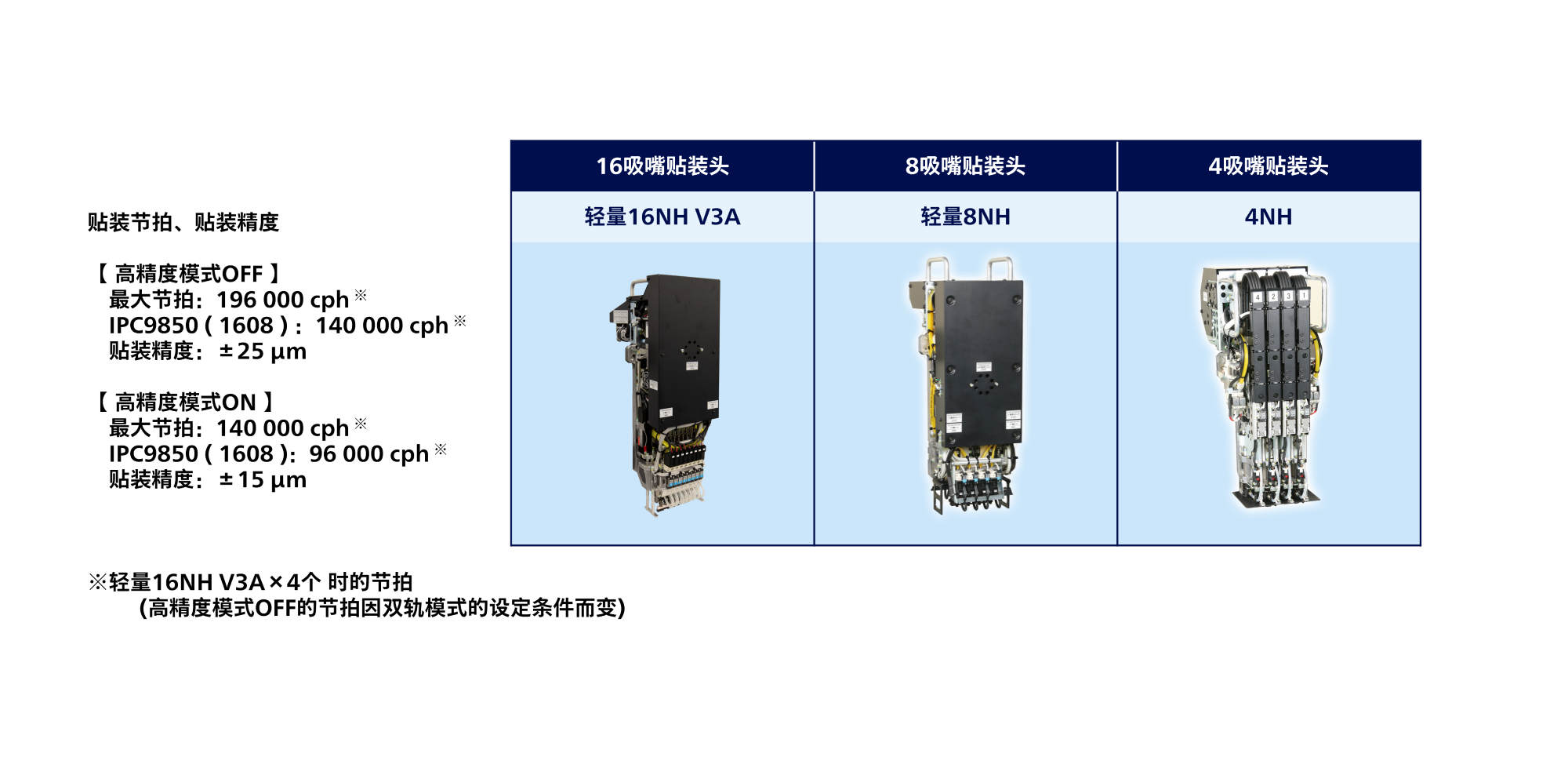

最大节拍和贴装精度

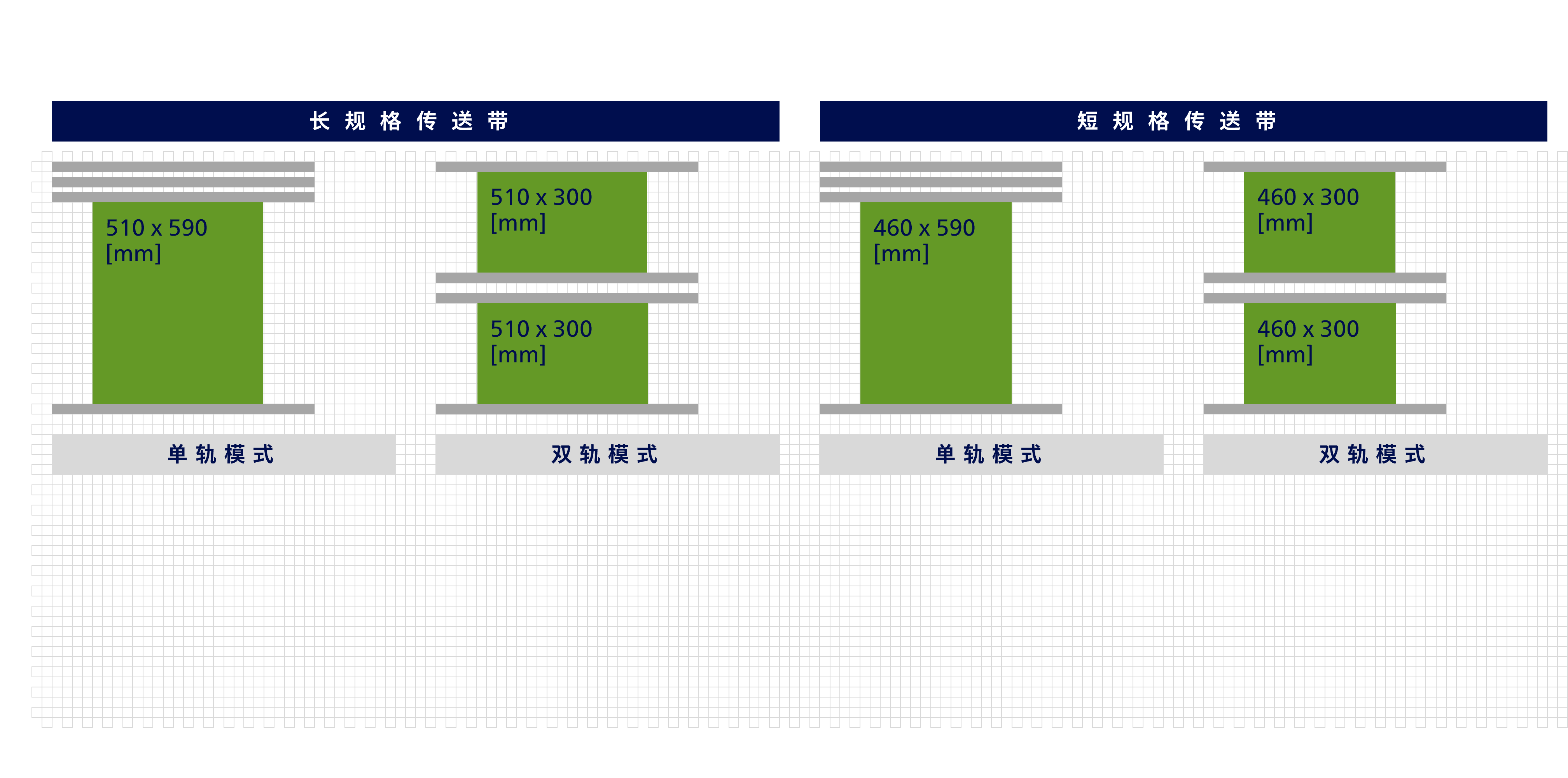

对应基本尺寸

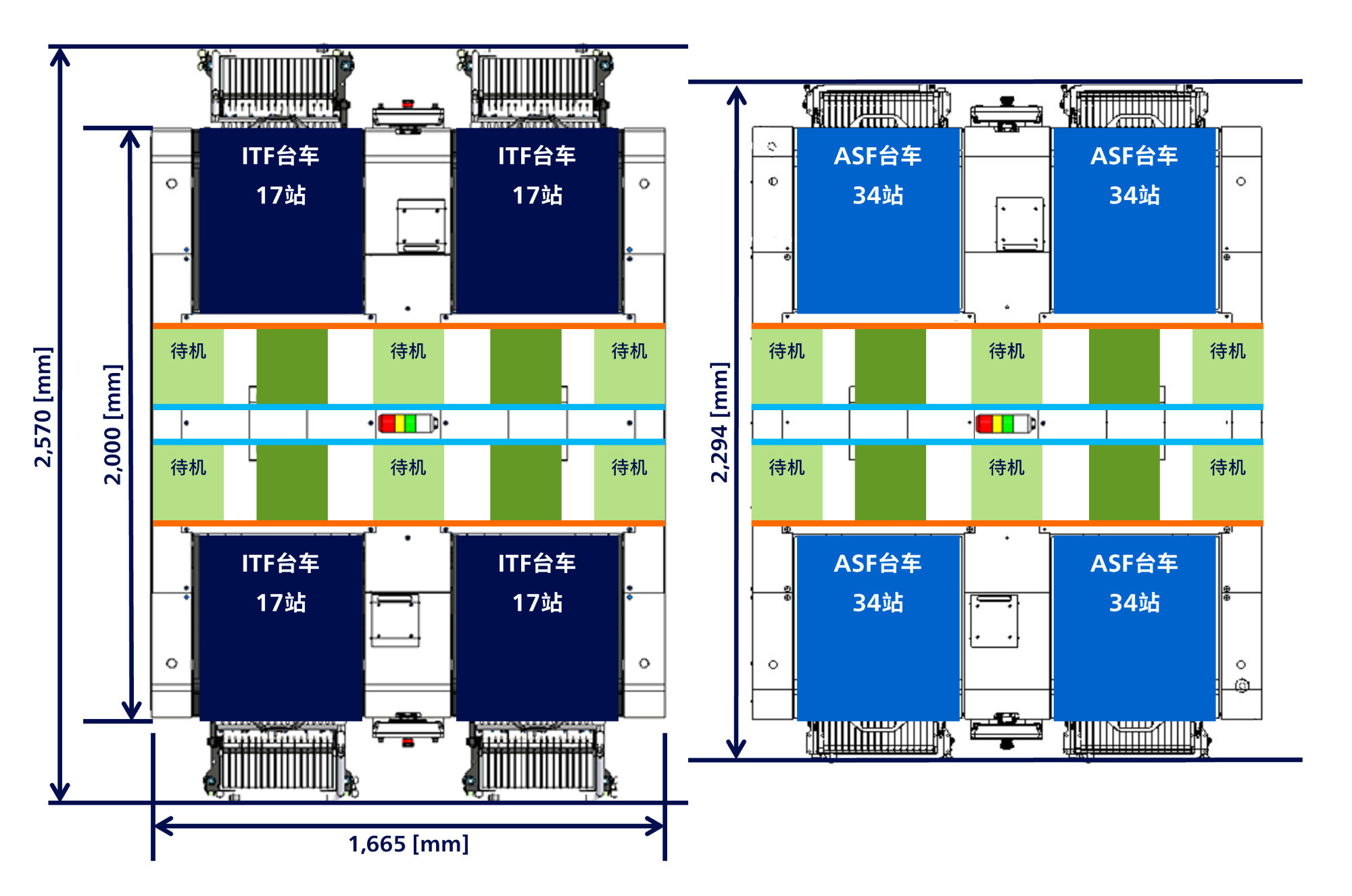

供给部构成

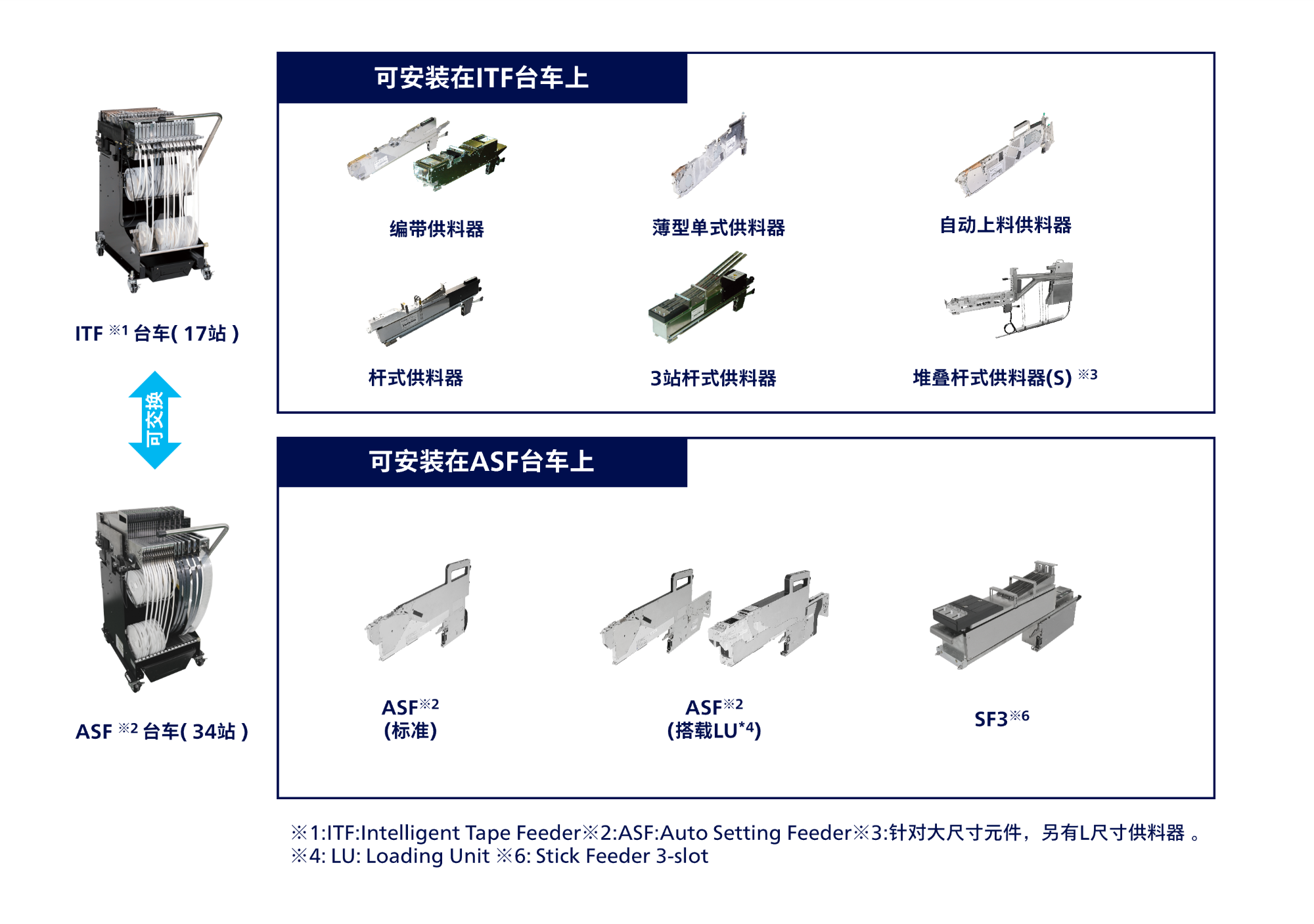

元件供给部

	NPM-DX
基板尺寸	单轨:L 50 mm × W50 mm ～ L 510 mm × W 590 mm 双轨:L 50 mm × W50 mm ～ L 510 mm × W 300 mm
最大节拍(每贴装头)	49 000 cph(0.073 s / 芯片) 35 000 cph(0.103 s / 芯片)
贴装精度(Cpk ≧ 1)	±25μm / 芯片 ±15μm / 芯片
可对应元件尺寸	0201 芯片～ L 120 × W 90 × T 30 or L 150 × W 25 × T 30
元件最大搭载数量(编带宽度:4mm,8mm计算)	136个品种
