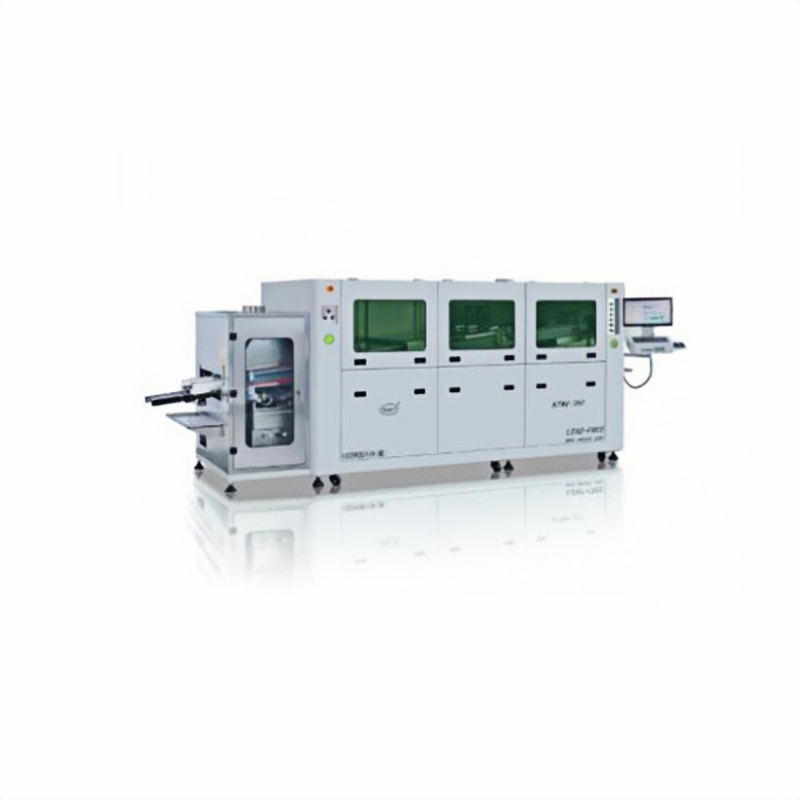

连体波峰焊
型号：氮气可选配350/450/610
喷雾和预热独立隔开，可有效预防火患发生炉内内部免受助焊剂干扰，预热和电箱安全干净自由组合的预热模组，可任意选择热风预热与红外预热的多样化组合导轨全程最大运输能达到80kg，新款重型抓，防抖动，滚珠式链条结构低锡渣氧化量，全新波峰喷口设计，锡炉具有自动进出升降功能选择性区域喷雾，助焊剂可节省70%以上分段式运输导轨设计，80kg的导轨运输能力，最大产品可通过宽度提高至610mm。
设备型号 | Model | 350/450 | 610 |
机体参数 | Machine parameter | ||
外观尺寸 | Dimension(L x W x H) | 4700 x 1500 x1800mm | 4700 x1700 x1800mm |
电源 | Power supply | 3P5W,380WAC,50/60Hz.63A | 3P5W,380WAC,50/60Hz.80A |
总功率 | Total power | 25KW | 30KW |
电器控制参数 | Electric control parameters | ||
启动功率 | Startup power | 15KW | 18KW |
正常工作功率 | Working power | 约Approx.3-8kw | 约Approx.5-10kw |
控制方式 | Control system | PC+PLC | PC+PLC |
预热系统参数 | Preheat system parameters | ||
预热方式 | Preheating mode | 热风预热 Hot-air | |
调速方式 | Sepeed control | 无极变频调速 Stepless frequency (N/A) | |
预热区数量 | Preheating zone No | 4 | |
预热区长度 | Preheating length | 1800mm | |
预热温度 | Preheating temp | 室内 Room temp.~250°C | |
焊接系统 | Soldering system | ||
锡炉 | Solder pot | 机械泵Mecchanical pump,炉胆材质；全钛/球磨铸铁Oven:titanium/ball milling cast iron | |
锡炉发热管功率 | Heater power | KTU-350:铸铁14.5KW,钛12KW/KTU-450:铸铁14.5KW,钛15KW 钛Titanium18KW | |
锡炉容量(无铅锡比重7.5) | Pot capacity | KTU-350:500KG-550KG | 700KG |
锡炉极限承受温度 | Max.Stove temp | Max.300°C | Max.300°C |
锡炉极限使用温度 | Max.Stove used temp | Max.280°C | Max.280°C |
锡炉控温方式 | Temp.control mode | PID+SSR Mode | PID+SSR Mode |
波峰驱动功率 | Wave drive power | KTU-350:1/2HPX2 3P 220VAC KTU-450:1/2HPX2 3P 220VAC | 波峰Chip wave 1/2HPX 3P 220VAC |
锡炉升温时间 | Warm-up time | About 90min(set:250°C) | About 90min(set:250°C) |
PCB传输系统 | Tranasporting system | ||
PCB宽度范围 | PCB size | KTU-350:50~350mm/KTU-450:50~450mm | 60~610mm |
PCB元件高度 | Height | Top:120mm,Bottom:25±5mm | Top:120mm,Bottom:25±5mm |
PCB传输速度 | Speed | 0~1800mm/min | 0~1800mm/min |
PCB入口运输高度 | Entry height | 750±20mm(可选Optional:900±20mm) | 750±20mm(可选Optional:900±20mm) |
运输导轨倾角 | Conveyor angle | 3 ~ 7 | 3 ~ 7 |
传输马达功率 | Conveyor motor power | 120W 3P 220VAC | 120W 3P 220VAC |
氮气单元(选配) | N₂ system | ||
氮气耗量 | N₂ consumption | 15m³/h<1000PPM | 20m³/h<1000PPM |
氮气气源压力 | Source pressure | 0.5~08KPa | 0.5~08KPa |
其他 | Others | ||
助焊剂自动添加 | Flux auto feeding | 标配Standard | |
助焊剂流量 | Flux flow | 20~100ml/min | |
喷雾气压 | Spray pressure | 0.25MPa~0.4MPa | |
排风扇 | Fans | 380VAC 750W | |
抽风管直径 | Air tube diameter | Φ200mm | Φ200mm |
冷风机 | Cooling(option) | 2HP 2P 220VAC | 2HP 2P 220VAC |
中央支撑 | Center support | 选配 Option | 选配 Option |
