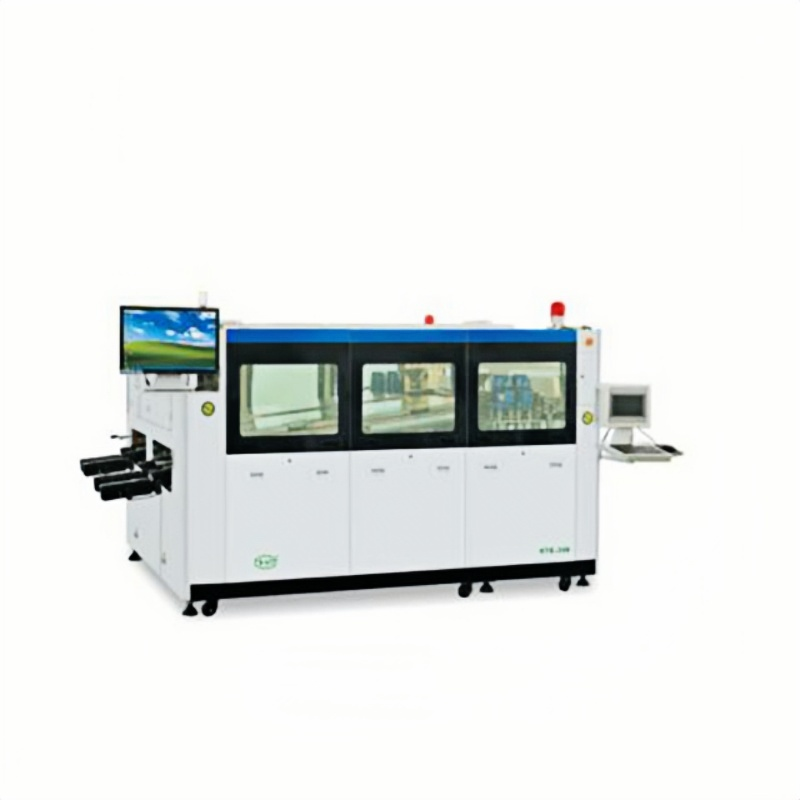

无铅双轨波峰焊设备详细介绍：
低耗节能：此波峰焊具有稳定、高效、节能、环保、安全等优点、此台机器温度相互补偿节能省电是此机的一大亮点，其耗电量是同类设备的90%(可以节约10%的能量)节约场地：传统的波峰焊机整线尺寸；我们每条线按35米长计算大概需要35米*5.34米=186.9平方厂房1条THT线，本节能王双轨无铅波峰焊大概需要35米*1.87米=65.45平方厂房1条THT线；那么就有121.45平方厂房浪费掉了节约一台二合一移栽设备；传统单导轨波峰焊配双边插件线，布线时需要一台二合一平行移载进行接驳，双轨波峰焊则不需要，而且接驳更为平稳节省人工：操作方便节省一个操作工人，特别是在有多台波峰焊工厂节省人员更多。
设备型号 | Model | 350 | |
机体参数 | Machine parameter | ||
外观尺寸 | Dimension(L x W x H) | 4500 x 2300 x1600mm | |
电源 | Power supply | 3P5W,380WAC,50/60Hz.63A | |
总功率 | Total power | 25KW*2 | |
电器控制参数 | Electric control parameters | ||
启动功率 | Startup power | 15KW*2 | |
正常工作功率 | Working power | 约Approx.3-8kw*2 | |
控制方式 | Control system | PC+PLC | |
预热系统参数 | Preheat system parameters | ||
预热方式 | Preheating mode | 热风预热 Hot-air | |
调速方式 | Sepeed control | 无极变频调速 Stepless frequency (N/A) | |
预热区数量 | Preheating zone No | 4*2 | |
预热区长度 | Preheating length | 1800mm | |
预热温度 | Preheating temp | 室内 Room temp.~250°C | |
焊接系统 | Soldering system | ||
锡炉 | Solder pot | 机械泵Mecchanical pump,炉胆材质；全钛/球磨铸铁Oven:titanium/ball milling cast iron | |
锡炉发热管功率 | Heater power | KTS-350:铸铁14.5KW,钛12KW/KTS-450 | |
锡炉容量(无铅锡比重7.5) | Pot capacity | 360KG*2 | |
锡炉极限承受温度 | Max.Stove temp | Max.300°C | |
锡炉极限使用温度 | Max.Stove used temp | Max.280°C | |
锡炉控温方式 | Temp.control mode | PID+SSR Mode | |
波峰驱动功率 | Wave drive power | 波峰Chip wave 1/2HPX3P 220VAC*2 | |
锡炉升温时间 | Warm-up time | About 90min(set:250°C) | |
PCB传输系统 | Tranasporting system | ||
PCB宽度范围 | PCB size | 最大过板350*350MM | |
PCB元件高度 | Height | Top:120mm,Bottom:25±5mm | |
PCB传输速度 | Speed | 0~1800mm/min | |
PCB入口运输高度 | Entry height | 750±20mm(可选Optional:900±20mm) | |
运输导轨倾角 | Conveyor angle | 3 ~ 7 | |
传输马达功率 | Conveyor motor power | 120W 3P 220VAC | |
氮气单元(选配) | N₂ system | ||
氮气耗量 | N₂ consumption | 15m³/h<1000PPM | |
氮气气源压力 | Source pressure | 0.5~08KPa | |
其他 | Others | ||
助焊剂自动添加 | Flux auto feeding | 标配Standard | |
助焊剂流量 | Flux flow | 20~100ml/min | |
喷雾气压 | Spray pressure | 0.25MPa~0.4MPa | |
排风扇 | Fans | 380VAC 750W | |
抽风管直径 | Air tube diameter | Φ200mm | |
冷风机 | Cooling(option) | 2HP 2P 220VAC | |
中央支撑 | Center support | 选配 Option | |
