多功能贴片机NPM-WX

这是一款支持多种元件及供料方式的高通用性机型。采用双贴装头结构，元件供给部可通过30站台车、17站台车与托盘供料器的组合，对应多样化的元件贴装需求。此外，该机型还支持以自动供料器(ASF)为首的多种自动化、省人化功能，能够灵活满足不同生产现场的各种要求。

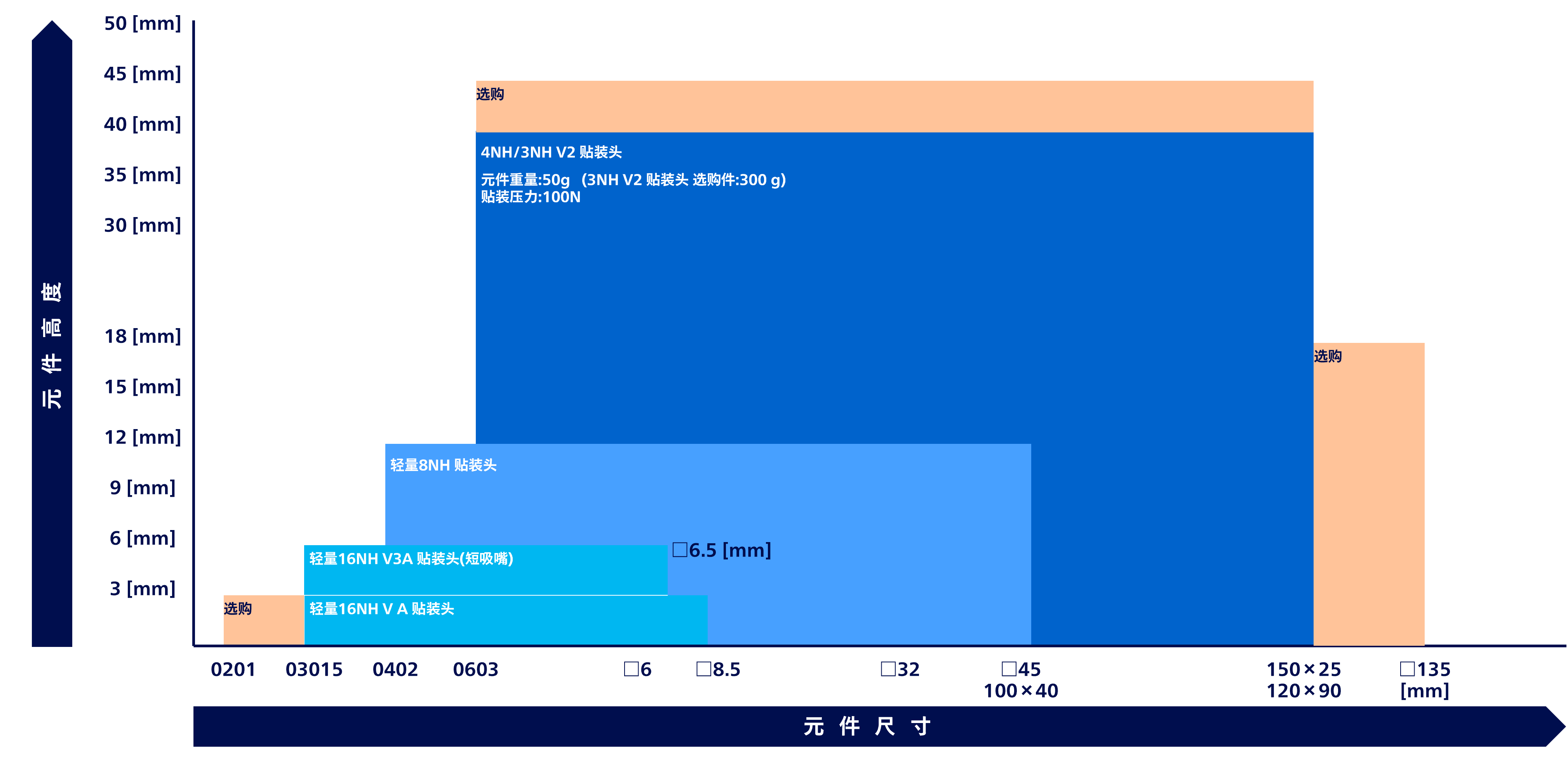

对应元件范围

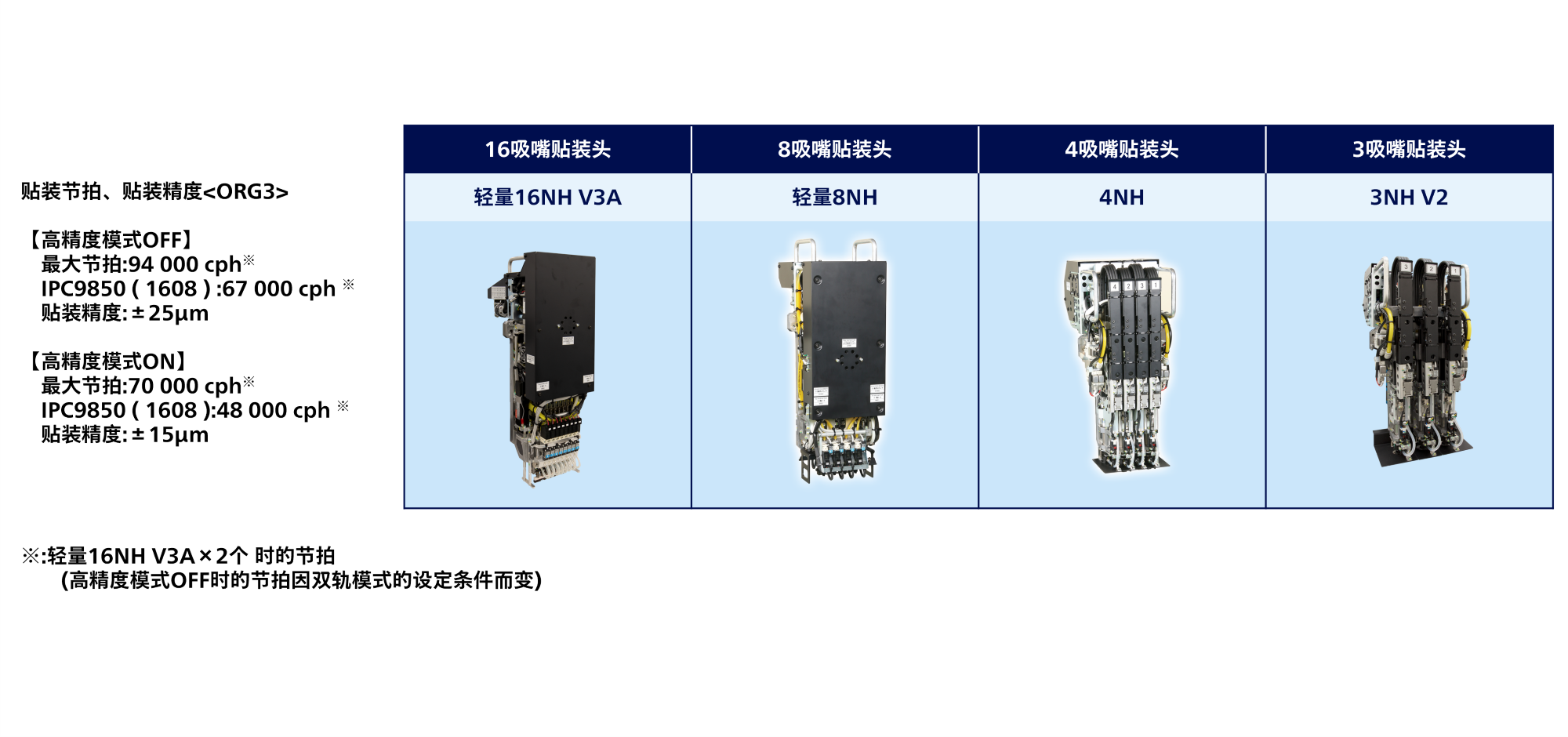

最大节拍和贴装精度

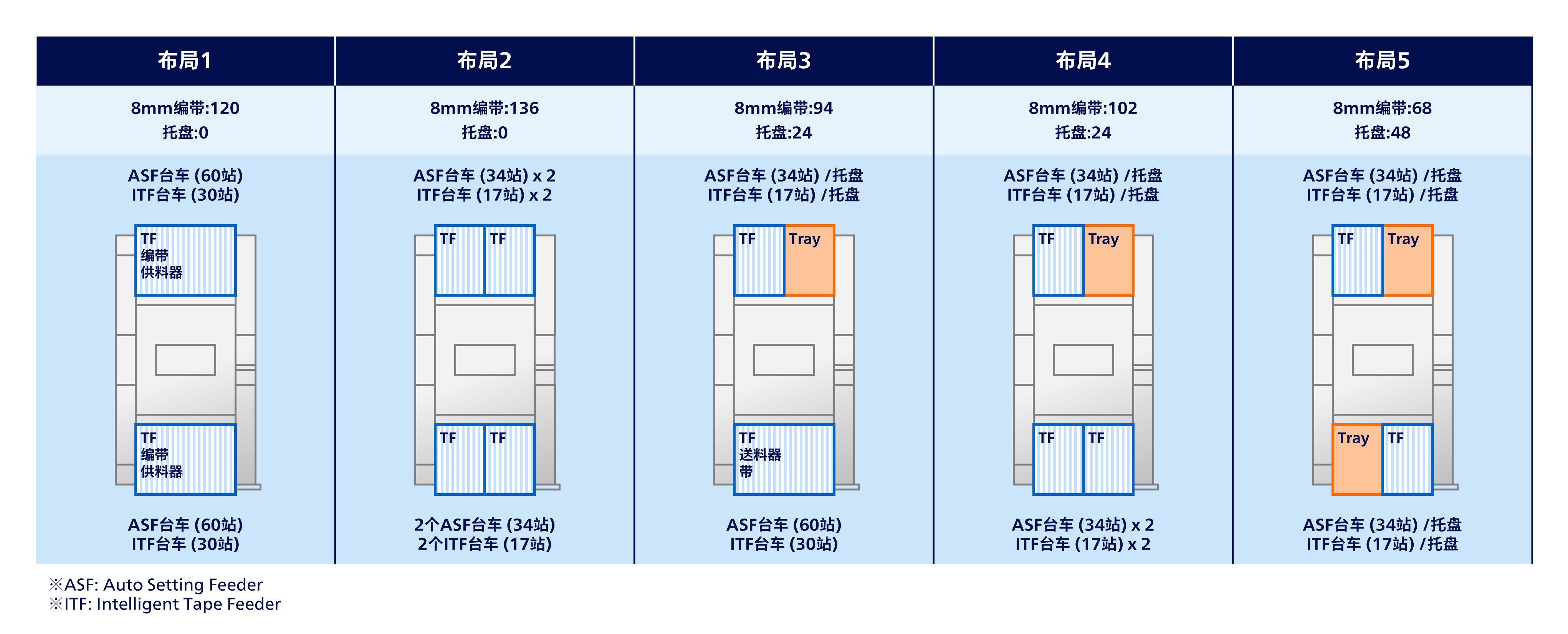

设备构成例

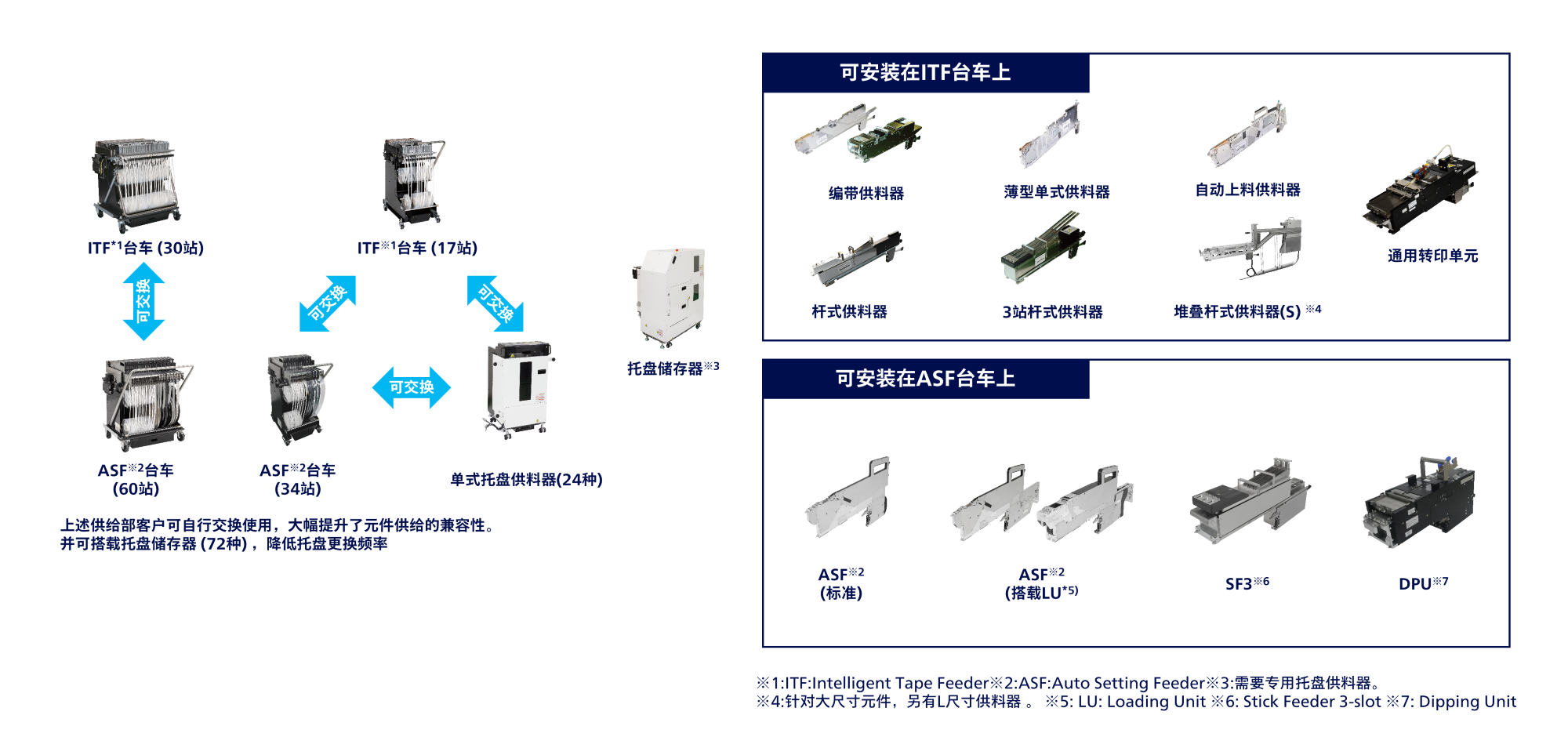

元件供给部

	NPM-WX

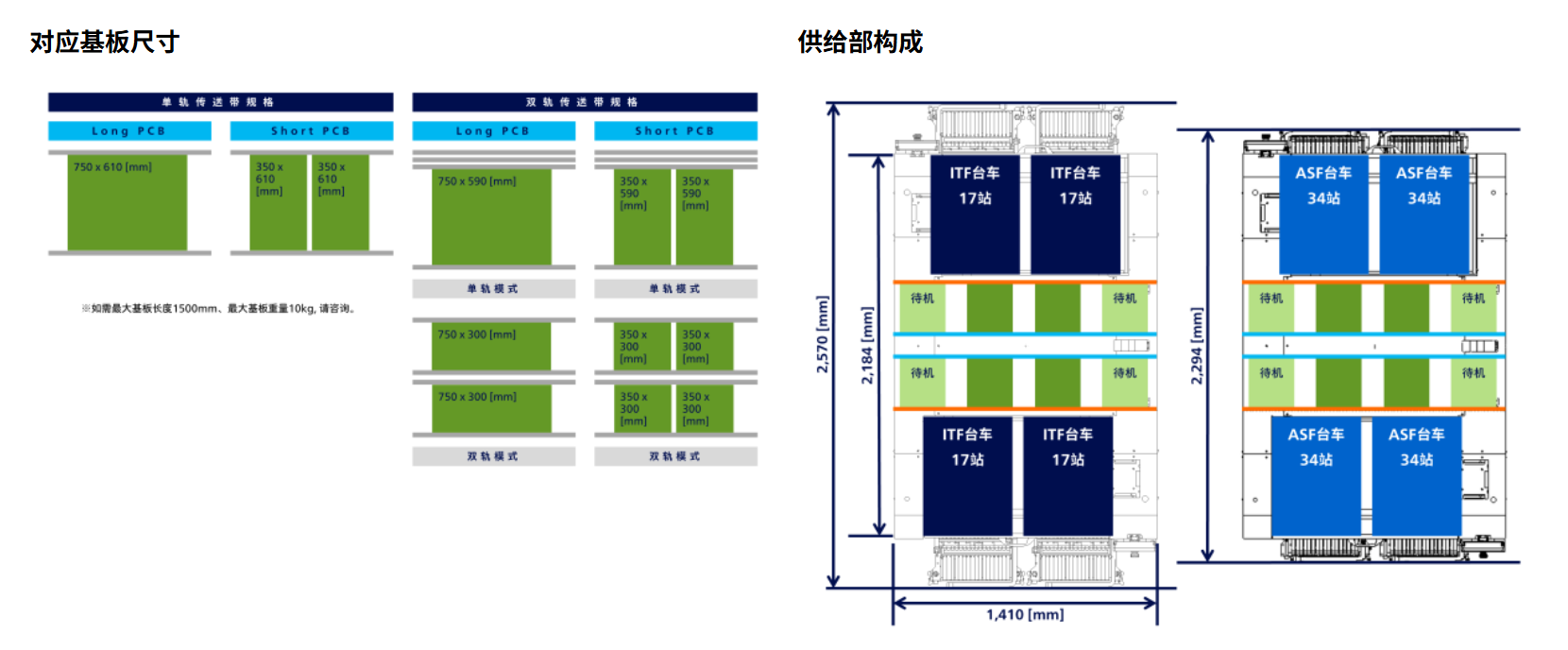

基板尺寸	单轨传送带整体实装：L 50 mm × W 50 mm ～ L 750 mm × W 610 mm 2个位置实装：L 50 mm × W 50 mm ～ L 350 mm × W 610 mm 双轨传送带双轨传送 ( 整体 )：L 50 mm × W 50 mm ～ L 750 mm × W 300 mm 双轨传送 ( 2个位置 )：L 50 mm × W50 mm ～ L 350 mm × W 300 mm 单轨传送 ( 整体 )：L 50 mm × W 50 mm ～ L 750 mm × W 590 mm 单轨传送 ( 2个位置 )：L 50 mm × W50 mm ～ L 350 mm × W 590 mm
最大节拍(每贴装头)	47 000 cph (0.077 s / 芯片) 35 000 cph (0.103 s / 芯片)
贴装精度(Cpk ≧ 1)	±25μm / 芯片 ±15μm / 芯片
可对应元件尺寸	03015 芯片～ L 120 × W 90 × T 30 or L 150 × W 25 × T 30
元件最大搭载数量(编带宽度:4mm,8mm计算)	136个品种
