同时实现高速、高精度实装的多功能生产系统
本设备采用吸嘴贴装头V3A，多功能识别相机以及高强度构架，提升面积生产性的同时，实现高速、高精度实装。双贴装头结构，供料部可通过17站台车与托盘供料器组合，对应多样化的元件贴装需求。此外，该机型还支持以自动供料器(ASF)为首的多种自动化、省人化功能，能够灵活满足不同生产现场的各种要求。

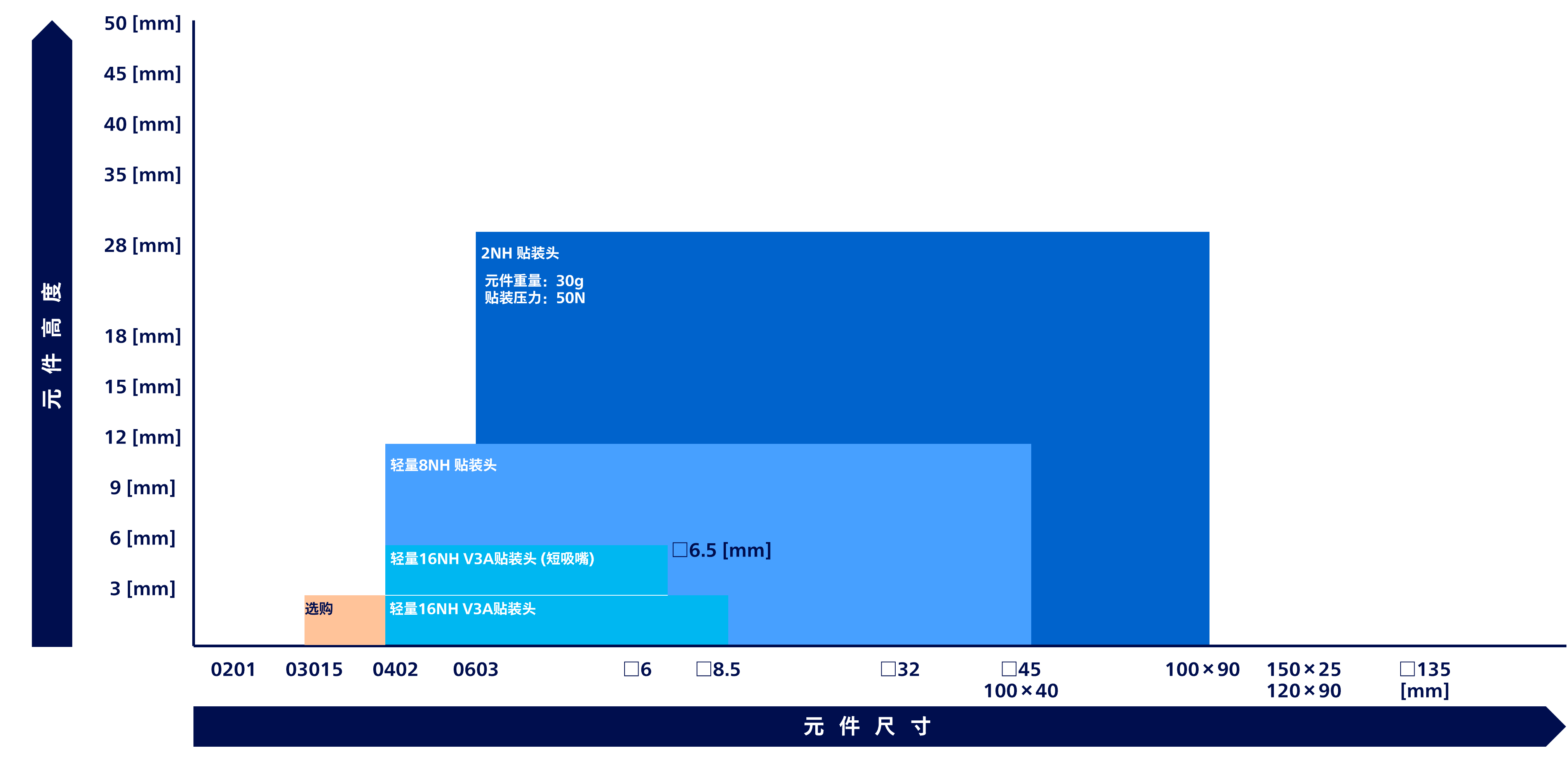

对应元件范围

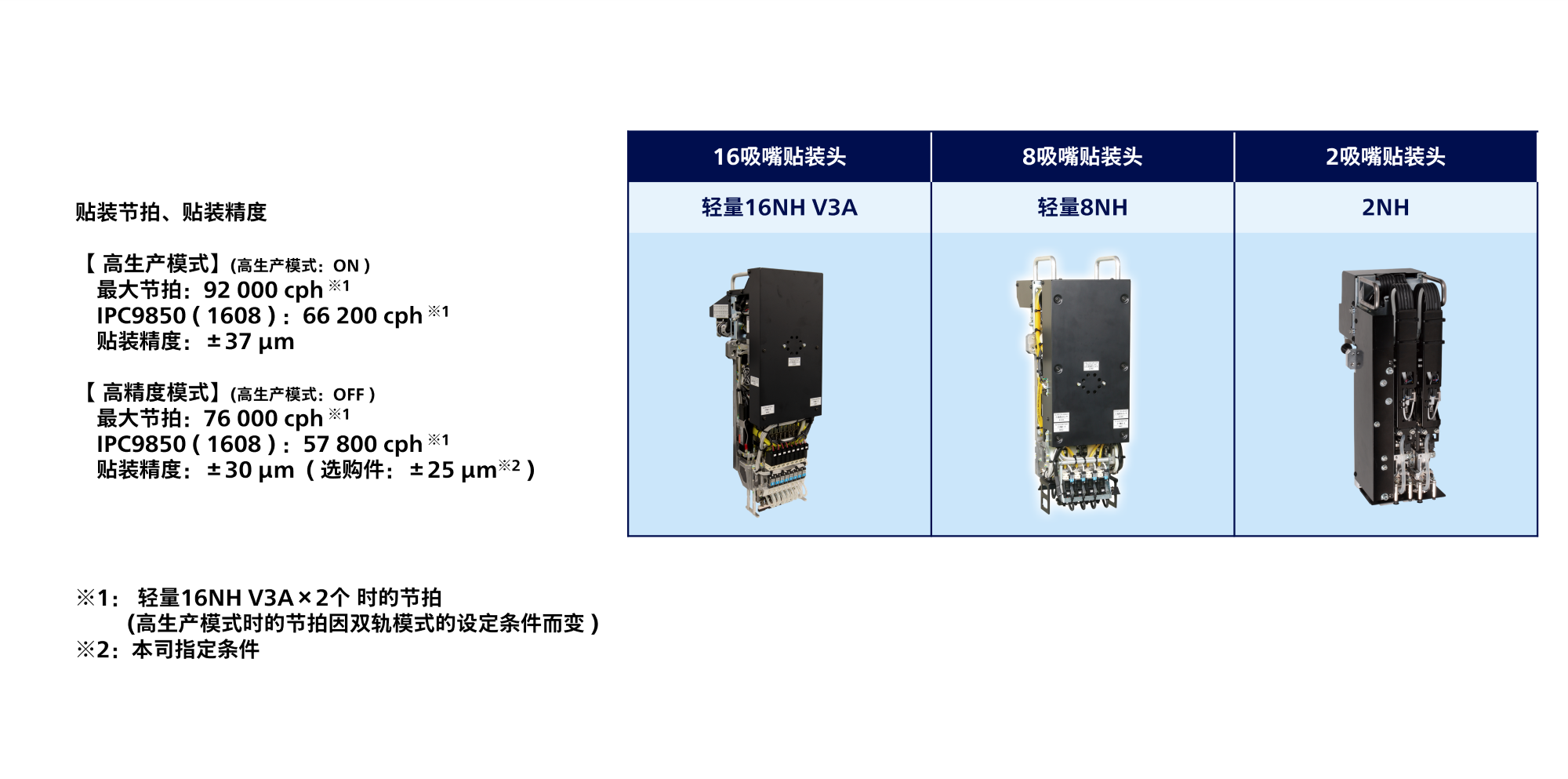

最大节拍和贴装精度

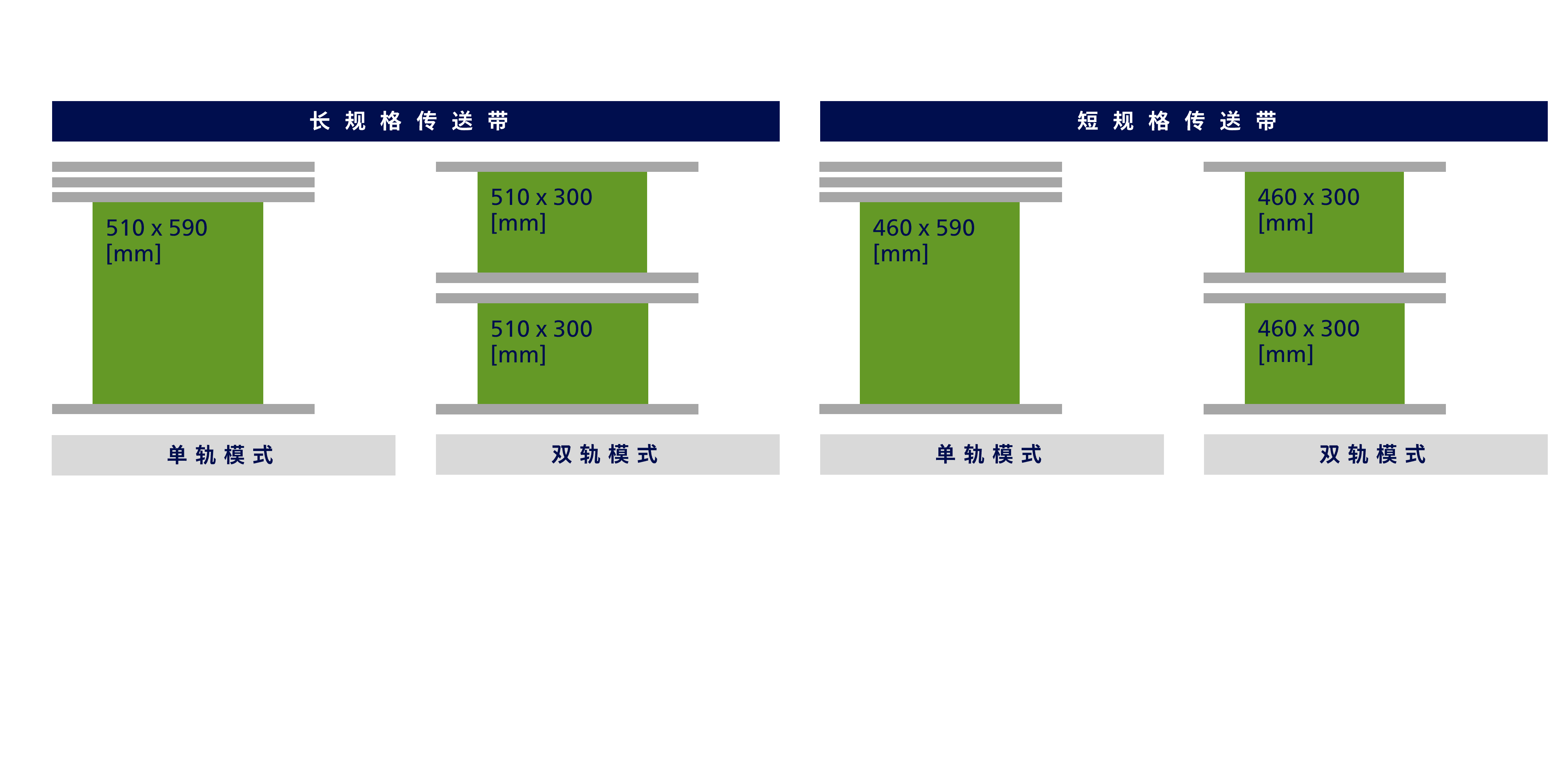

对应基板尺寸

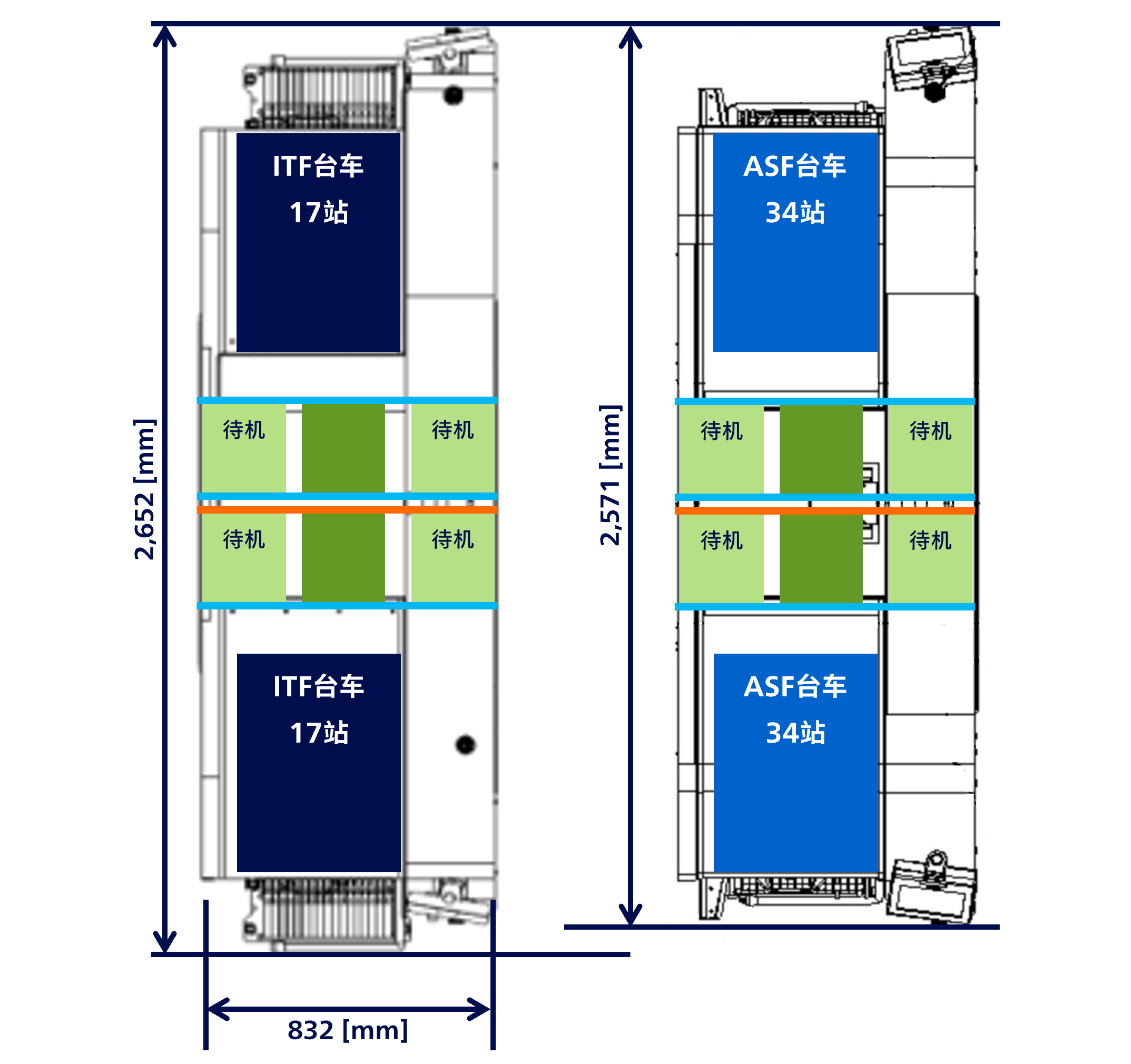

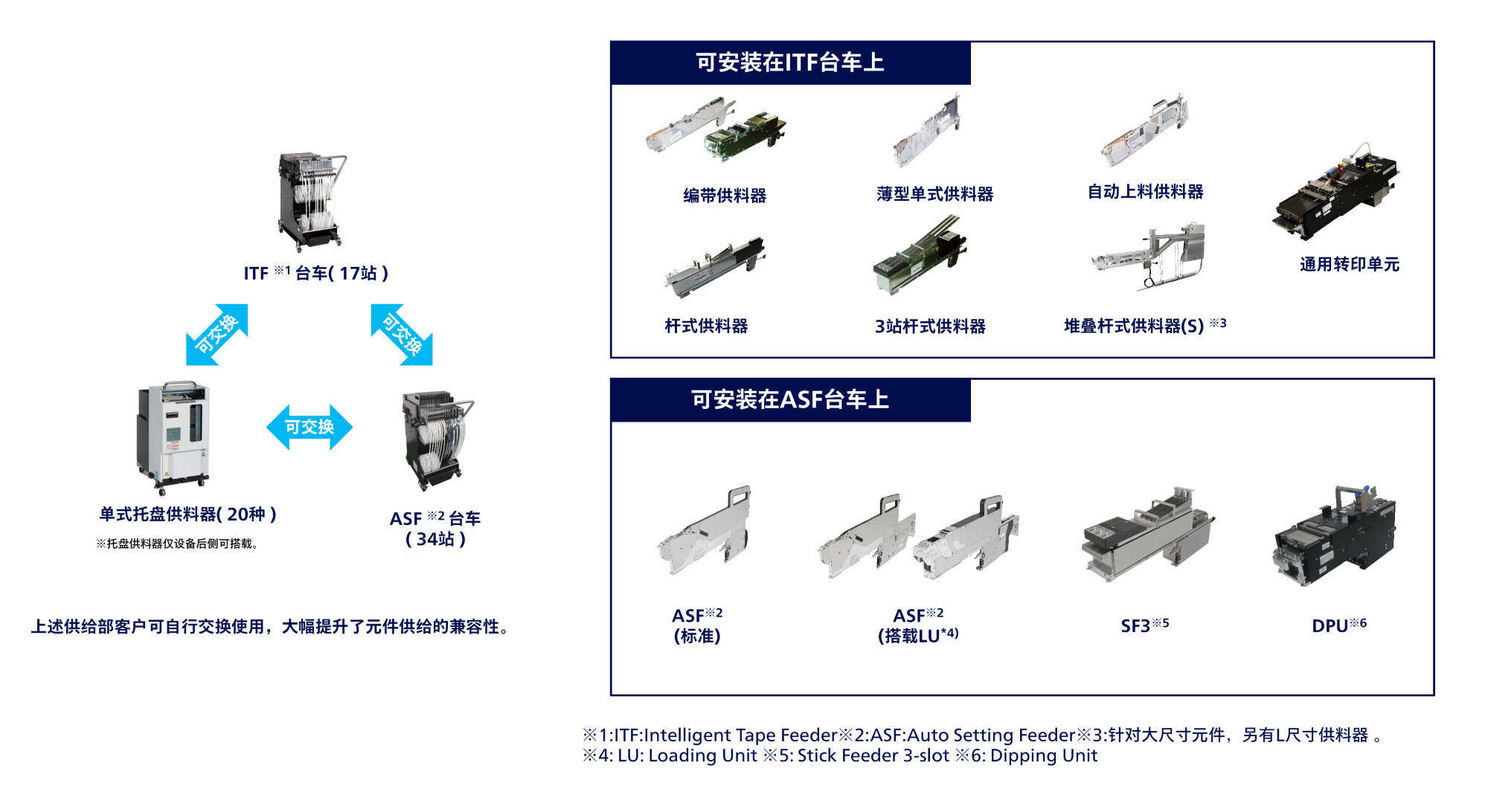

供给部构成
松下NPM-D3ANM-EJM4D贴片机
NPM-D3A | |
|---|---|
基板尺寸 | 46 000 cph (0.078 s / 芯片) |
最大节拍(每贴装头) | 46 000 cph (0.078 s / 芯片) |
贴装精度(Cpk ≧ 1) | ±37μm /芯片 |
可对应元件尺寸 | 0402芯片 ～ L 100 × W 90 × T 28 |
元件最大搭载数量(编带宽度:4mm,8mm计算) | 68个品种 |
